Hochspannungstransformatoren sind zentrale Komponenten moderner Umspannwerke und Energieversorgungsanlagen. Sie ermöglichen die Umwandlung elektrischer Energie zwischen verschiedenen Spannungsebenen und müssen dabei zuverlässig, sicher und dauerhaft betrieben werden. Je nach Bauart und Leistungsklasse enthalten Hochspannungstransformatoren erhebliche Mengen an Transformatorenöl, Isolieröl oder anderen Isolierflüssigkeiten.
Für den Fall einer Leckage, eines technischen Defekts oder einer Beschädigung ist deshalb ein geeignetes Rückhaltesystem von großer Bedeutung. Eine Auffangwanne für einen Hochspannungstransformator schafft einen definierten Bereich, in dem austretende Flüssigkeiten aufgenommen und kontrolliert behandelt werden können.
Die Anforderungen an eine solche Auffangwanne sind von Anlage zu Anlage unterschiedlich. Transformatorgröße, Ölvolumen, Fundamentabmessungen, Aufstellungsart, Entwässerung und Standortbedingungen müssen bei der Planung berücksichtigt werden. Besonders in anspruchsvollen Umspannwerken ist eine individuell abgestimmte Lösung sinnvoll.
Warum ist eine Auffangwanne für Hochspannungstransformatoren wichtig?
Ein Hochspannungstransformator kann größere Mengen an Isolierflüssigkeit enthalten. Bei einem unkontrollierten Austritt besteht das Risiko, dass diese Flüssigkeit in den Untergrund oder in Entwässerungsbereiche gelangt.
Eine Auffangwanne bildet eine technische Rückhalteeinrichtung zwischen Transformator und Umgebung. Sie kann austretende Flüssigkeiten aufnehmen und ermöglicht eine kontrollierte weitere Behandlung.
Damit kann eine Transformator-Auffangwanne ein wichtiger Bestandteil des betrieblichen Umwelt- und Gewässerschutzes sein.
FAQ: Welche Aufgabe hat eine Auffangwanne für einen Hochspannungstransformator?
Die Hauptaufgabe besteht darin, aus einem Transformator austretende Flüssigkeiten innerhalb eines definierten Bereichs zurückzuhalten. Auch für große Transformatoren in anspruchsvollen Energieanlagen können passende Systeme wie eine Auffangwanne Hochspannungstransformator projektspezifisch geplant werden.
Bei einer Leckage soll verhindert werden, dass Transformatorenöl oder andere Isolierflüssigkeiten unkontrolliert in den Boden oder in angrenzende Entwässerungsbereiche gelangen.
Die konkrete Konstruktion und das erforderliche Rückhaltevolumen müssen auf die jeweilige Anlage abgestimmt werden.
FAQ: Welche Flüssigkeiten müssen zurückgehalten werden?
Hochspannungstransformatoren können je nach Ausführung mit unterschiedlichen Isolierflüssigkeiten betrieben werden. Dazu gehören beispielsweise mineralische Transformatorenöle oder Esterflüssigkeiten.
Welche Flüssigkeit im konkreten Fall verwendet wird, ist für die Planung des Rückhaltesystems relevant. Materialauswahl, Dichtungen und weitere Komponenten sollten zur jeweiligen Flüssigkeit passen.
Deshalb sollten die technischen Daten des Transformators bereits in einer frühen Planungsphase berücksichtigt werden.
FAQ: Wie wird die Größe der Auffangwanne bestimmt?
Die Größe einer Auffangwanne wird nicht ausschließlich anhand der Außenabmessungen des Transformators bestimmt.
Wichtige Planungsgrößen sind unter anderem das vorhandene Ölvolumen, die Transformatorabmessungen, die Fundamentgröße und die Aufstellungsbedingungen.
Bei Freiluftanlagen muss zusätzlich berücksichtigt werden, dass Niederschlagswasser in den Rückhaltebereich gelangen kann. Die konkrete Dimensionierung sollte daher projektspezifisch erfolgen.
FAQ: Welche Rolle spielt das Ölvolumen?
Das Ölvolumen gehört zu den wichtigsten Faktoren bei der Planung.
Ein Hochspannungstransformator mit größerem Flüssigkeitsvolumen benötigt entsprechend ein Rückhaltekonzept, das auf diese Menge abgestimmt ist.
Neben der maximal vorhandenen Flüssigkeitsmenge können weitere Faktoren wie Niederschlag und die Ausführung der Entwässerung relevant sein.
FAQ: Kann eine Auffangwanne für unterschiedliche Transformatorgrößen geplant werden?
Ja. Auffangsysteme können grundsätzlich an unterschiedliche Transformatorgrößen angepasst werden.
Entscheidend ist eine individuelle Auslegung. Dabei werden beispielsweise Transformatorabmessungen, Ölvolumen, Fundament und verfügbare Fläche berücksichtigt.
Dadurch können sowohl kleinere Hochspannungstransformatoren als auch große Leistungstransformatoren mit passenden Rückhaltesystemen ausgestattet werden.
FAQ: Sind Auffangwannen auch für Freiluft-Umspannwerke geeignet?
Ja. Auffangwannen können speziell für den Einsatz in Freiluftanlagen geplant werden.
Im Außenbereich müssen jedoch zusätzliche Faktoren berücksichtigt werden. Dazu gehören Niederschlag, Temperaturveränderungen, Feuchtigkeit und Korrosionsschutz.
Auch die kontrollierte Entwässerung ist ein wichtiger Bestandteil der Planung.
FAQ: Wie wird Regenwasser aus einer Auffangwanne abgeleitet?
Bei einer Freiluftanlage kann Regenwasser in die Auffangwanne gelangen. Deshalb wird häufig ein kontrolliertes Entwässerungskonzept benötigt.
Ziel ist es, Niederschlagswasser kontrolliert abzuleiten und gleichzeitig sicherzustellen, dass möglicherweise mit Transformatorenöl verunreinigte Flüssigkeiten nicht unkontrolliert in die Umgebung gelangen.
Je nach Projekt können hierfür verschiedene technische Komponenten und gegebenenfalls Ölabscheidesysteme eingesetzt werden.
FAQ: Was ist ein Ölabscheidesystem?
Ein Ölabscheidesystem kann Bestandteil eines kontrollierten Entwässerungskonzepts sein. Es dient dazu, Öl und Wasser innerhalb eines geeigneten Systems voneinander zu trennen beziehungsweise die Ableitung entsprechend zu kontrollieren.
Ob eine Ölabscheidung erforderlich ist, hängt von der jeweiligen Anlage, den eingesetzten Flüssigkeiten und den technischen und rechtlichen Rahmenbedingungen ab.
Die konkrete Lösung sollte deshalb immer projektbezogen geplant werden.
FAQ: Welche Materialien können für Auffangwannen eingesetzt werden?
Für Transformator-Auffangsysteme können unterschiedliche Materialien und Konstruktionen eingesetzt werden. Eine mögliche Variante sind Stahl-Auffangwannen.
Welche Materiallösung geeignet ist, hängt von den technischen Anforderungen, der Transformatorgröße, dem Standort und den Betriebsbedingungen ab.
Bei Freiluftanlagen spielt insbesondere der Korrosionsschutz eine wichtige Rolle.
FAQ: Warum ist Korrosionsschutz bei einer Auffangwanne wichtig?
Eine Auffangwanne in einem Freiluft-Umspannwerk ist dauerhaft verschiedenen Witterungseinflüssen ausgesetzt.
Feuchtigkeit und Temperaturschwankungen können das Material langfristig beanspruchen. Deshalb muss die Konstruktion für den vorgesehenen Einsatzbereich geeignet sein.
Ein passender Korrosionsschutz unterstützt die langfristige Funktionsfähigkeit der Anlage.
FAQ: Kann eine Auffangwanne nachträglich installiert werden?
Ja. Eine Nachrüstung ist grundsätzlich möglich und kann insbesondere bei bestehenden Umspannwerken relevant sein.
Dabei müssen die vorhandenen Fundamentabmessungen, Transformatorposition, Kabelwege und Entwässerung berücksichtigt werden.
Je nach Bestandssituation können modulare oder individuell gefertigte Lösungen eingesetzt werden.
FAQ: Was ist bei einem Retrofit im Umspannwerk zu beachten?
Bei einem Retrofit wird eine neue technische Lösung in eine bestehende Anlage integriert.
Zunächst sollten die vorhandenen baulichen und technischen Bedingungen aufgenommen werden. Dazu gehören Transformatorgröße, Fundament, Kabeltrassen, verfügbare Fläche und vorhandene Entwässerung.
Auf dieser Grundlage kann das neue Rückhaltesystem so geplant werden, dass es möglichst passend in die bestehende Anlage integriert wird.
FAQ: Sind modulare Auffangsysteme für Hochspannungstransformatoren geeignet?
Modulare Systeme können eine flexible Lösung darstellen, wenn die Auffangwanne an besondere bauliche Bedingungen angepasst werden muss.
Die einzelnen Komponenten können entsprechend dem jeweiligen Projekt zusammengestellt und auf die vorhandenen Abmessungen abgestimmt werden.
Ob ein modulares System geeignet ist, hängt von Transformator, Rückhaltevolumen, Fundament und Standortbedingungen ab.
FAQ: Was unterscheidet eine Auffangwanne von einem allgemeinen Rückhaltesystem?
Eine Auffangwanne bildet einen konkreten Rückhaltebereich rund um den Transformator. Ein Rückhaltesystem kann darüber hinaus weitere Komponenten umfassen.
Dazu können beispielsweise kontrollierte Entwässerung, Ölabscheidung und weitere technische Einrichtungen gehören.
In anspruchsvollen Umspannwerken wird deshalb häufig nicht nur die Wanne selbst, sondern das gesamte Rückhaltekonzept betrachtet.
FAQ: Welche Bedeutung hat der Gewässerschutz?
Der Gewässerschutz ist ein wichtiger Aspekt bei Anlagen, in denen wassergefährdende Flüssigkeiten eingesetzt werden.
Ein geeignetes Rückhaltesystem kann dazu beitragen, einen unkontrollierten Austritt von Transformatorenöl in den Untergrund oder in Gewässer zu verhindern beziehungsweise zu begrenzen.
Welche konkreten Anforderungen gelten, hängt von der jeweiligen Anlage und den eingesetzten Stoffen ab.
FAQ: Sind WHG und AwSV bei Transformator-Auffangwannen relevant?
Bei Anlagen mit wassergefährdenden Stoffen können in Deutschland unter anderem Anforderungen aus dem Wasserhaushaltsgesetz und der AwSV relevant sein.
Die konkreten Vorgaben sind jedoch abhängig von verschiedenen Faktoren, beispielsweise der eingesetzten Flüssigkeit, ihrer Menge, der Anlagenart und den Standortbedingungen.
Daher sollte die rechtliche Bewertung immer für das konkrete Projekt erfolgen.
FAQ: Kann eine Auffangwanne für 110 kV Transformatoren eingesetzt werden?
Auffangsysteme können für Transformatoren unterschiedlicher Spannungsebenen geplant werden. Bei einem 110-kV-Transformator sind jedoch nicht nur die Spannungsebene, sondern auch Ölvolumen, Transformatorgröße und Fundamentabmessungen entscheidend.
Die Konstruktion sollte daher auf die konkreten technischen Daten des jeweiligen Transformators abgestimmt werden.
FAQ: Eignet sich ein Rückhaltesystem auch für 220 kV oder 380 kV?
Auch bei Transformatoren höherer Spannungsebenen können individuell geplante Rückhaltesysteme eingesetzt werden.
Bei großen Anlagen können Transformatorgröße, Ölvolumen und verfügbare Flächen besondere Anforderungen an die Planung stellen.
Deshalb ist eine genaue technische Bestandsaufnahme besonders wichtig.
FAQ: Welche Rolle spielt das Fundament?
Das Fundament bildet die bauliche Grundlage für die Aufstellung des Transformators und muss bei der Planung der Auffangwanne berücksichtigt werden.
Fundamentabmessungen, Höhen, Kabeldurchführungen und angrenzende Bauteile können die Ausführung des Rückhaltesystems beeinflussen.
Bei Bestandsanlagen sollte deshalb eine genaue Vermessung durchgeführt werden.
FAQ: Was muss bei der Entwässerung berücksichtigt werden?
Die Entwässerung muss zwischen normalem Niederschlagswasser und möglicherweise verunreinigten Flüssigkeiten unterscheiden können beziehungsweise eine geeignete kontrollierte Ableitung ermöglichen.
Bei der Planung müssen deshalb Rückhaltebereich, Abläufe, gegebenenfalls Ölabscheidung und weitere Komponenten aufeinander abgestimmt werden.
Die konkrete Ausführung richtet sich nach dem Anlagenkonzept und den geltenden Anforderungen.
FAQ: Wie wichtig ist die Wartung einer Transformator-Auffangwanne?
Auch ein Rückhaltesystem benötigt regelmäßige Kontrolle und Wartung.
Auffangflächen, Abläufe, Dichtungen und weitere technische Komponenten sollten entsprechend dem Anlagenkonzept überprüft werden.
Bei Freiluftanlagen können zusätzlich Laub, Schmutz und Niederschlagswasser die Funktion einzelner Komponenten beeinflussen.
Eine gute Zugänglichkeit erleichtert deshalb die regelmäßige Inspektion.
FAQ: Muss eine Auffangwanne nach einer Leckage gereinigt werden?
Nach einem Flüssigkeitsaustritt muss der Rückhaltebereich kontrolliert und entsprechend den betrieblichen Vorgaben gereinigt werden.
Die Konstruktion sollte deshalb einen möglichst guten Zugang zu relevanten Bereichen ermöglichen.
Ein durchdachtes Wartungs- und Reinigungskonzept sollte bereits bei der Planung berücksichtigt werden.
FAQ: Kann die Auffangwanne an besondere Standortbedingungen angepasst werden?
Ja. Gerade bei Umspannwerken unterscheiden sich die örtlichen Bedingungen häufig erheblich.
Verfügbare Fläche, Gelände, Fundament, Kabelwege, Entwässerung und angrenzende technische Komponenten können die Konstruktion beeinflussen.
Eine individuelle Planung ermöglicht es, diese Faktoren bei der Auslegung zu berücksichtigen.
FAQ: Welche Vorteile bietet eine individuelle Planung?
Eine individuelle Planung ermöglicht die Anpassung des Rückhaltesystems an den tatsächlichen Transformator und den jeweiligen Standort.
Dadurch können Ölvolumen, Fundamentabmessungen, Entwässerung, Witterung und weitere technische Faktoren berücksichtigt werden.
Dies ist insbesondere bei großen Leistungstransformatoren und komplexen Bestandsanlagen von Bedeutung.
FAQ: Kann ein Rückhaltesystem in ein bestehendes Entwässerungskonzept integriert werden?
Ja. Die vorhandene Entwässerung sollte bei der Planung einer Nachrüstung untersucht werden.
Dabei wird geprüft, welche Leitungen und Abläufe vorhanden sind und wie das neue Rückhaltesystem technisch eingebunden werden kann.
Die konkrete Lösung hängt von der vorhandenen Infrastruktur und den Anforderungen des Projekts ab.
FAQ: Welche Vorteile bieten Auffangwannen für Energieversorger?
Für Energieversorger können individuell geplante Auffangsysteme eine flexible Lösung für unterschiedliche Transformatorstandorte darstellen.
Sie können an verschiedene Transformatorgrößen, Ölvolumen und Fundamentabmessungen angepasst werden.
Dadurch lassen sich sowohl Neubauprojekte als auch Modernisierungen und Retrofit-Maßnahmen berücksichtigen.
FAQ: Sind Auffangsysteme auch für Netzbetreiber und Stadtwerke interessant?
Ja. Netzbetreiber und Stadtwerke betreiben häufig unterschiedliche Umspannwerke und Transformatoren.
Ein individuell ausgelegtes Rückhaltesystem kann an die jeweiligen technischen Bedingungen angepasst werden.
Dabei können Transformatorgröße, Ölvolumen, Standort und vorhandene Infrastruktur in die Planung einbezogen werden.
FAQ: Wie wird eine Auffangwanne für einen Hochspannungstransformator geplant?
Die Planung beginnt mit einer Bestandsaufnahme. Dabei werden unter anderem Transformatorabmessungen, Ölvolumen, Fundament und Aufstellungsbedingungen ermittelt.
Anschließend werden Rückhaltevolumen, Konstruktion, Material, Entwässerung und gegebenenfalls Ölabscheidung betrachtet.
Bei bestehenden Anlagen müssen zusätzlich die vorhandenen technischen und baulichen Schnittstellen berücksichtigt werden.
FAQ: Welche Vorteile bietet ein professionelles Rückhaltesystem?
Ein professionell geplantes Rückhaltesystem schafft einen definierten Bereich für die Aufnahme austretender Flüssigkeiten.
Zu den wichtigen Aspekten gehören die kontrollierte Rückhaltung von Transformatorenöl, die Integration in die Entwässerung, die Anpassung an unterschiedliche Transformatorgrößen und die Berücksichtigung der Standortbedingungen.
Damit kann das System einen wichtigen Bestandteil des technischen Umwelt- und Gewässerschutzes bilden.
FAQ: Wer kann Lösungen für Transformator-Auffangwannen planen?
Für die Planung sollten Fachunternehmen eingesetzt werden, die Erfahrung mit technischen Rückhaltesystemen für Transformatoren und Energieanlagen haben.
AAAgiler bietet Lösungen für Transformator-Auffangwannen, Ölauffangsysteme und Rückhaltesysteme in Umspannwerken und Freiluftanlagen.
Je nach Projekt können modulare Auffangwannen, Stahl-Auffangsysteme, Transformatorwannen mit Ölabscheidung und kontrollierte Entwässerungssysteme eingesetzt werden.

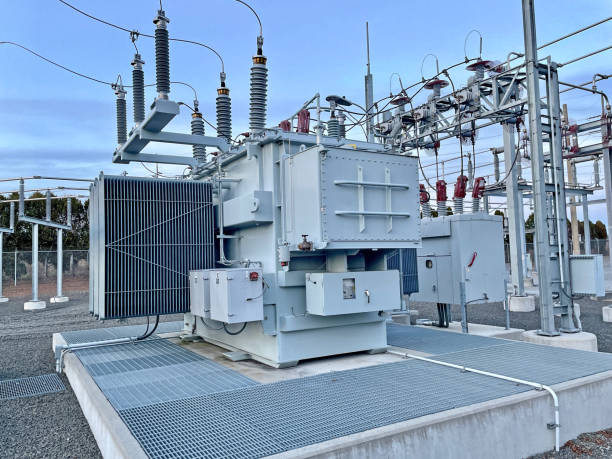

Auffangwanne Hochspannungstransformator für anspruchsvolle Umspannwerke
Anspruchsvolle Umspannwerke benötigen Rückhaltesysteme, die auf die jeweilige technische Anlage abgestimmt sind. Eine Auffangwanne für einen Hochspannungstransformator sollte deshalb nicht als isolierte Einzelkomponente betrachtet werden.
Transformator, Fundament, Ölvolumen, Entwässerung, Standort und weitere technische Einrichtungen müssen gemeinsam betrachtet werden. Besonders bei Freiluftanlagen spielen Witterung und Niederschlagswasser eine wichtige Rolle.
Eine individuelle Planung ermöglicht es, die Konstruktion an die tatsächlichen Bedingungen des jeweiligen Projekts anzupassen.
AAAgiler als Ansprechpartner für Transformator-Auffangwannen
AAAgiler bietet spezialisierte Lösungen für Transformator-Auffangwannen und Öl-Rückhaltesysteme in Umspannwerken, Freiluftschaltanlagen und Energieversorgungsanlagen.
Die Systeme können für unterschiedliche Transformatorgrößen und Leistungsklassen ausgelegt werden. Dabei können unter anderem Transformatorabmessungen, Ölvolumen, Fundamentbedingungen und Standortanforderungen berücksichtigt werden.
Auch bei Modernisierungen und Retrofit-Projekten können bestehende Anlagenbedingungen in die technische Planung einbezogen werden.
Fazit
Eine Auffangwanne für einen Hochspannungstransformator ist ein wichtiger Bestandteil eines durchdachten Rückhaltekonzepts für anspruchsvolle Umspannwerke. Sie schafft einen definierten Bereich für die Aufnahme von Transformatorenöl und anderen Isolierflüssigkeiten und kann damit den technischen Umwelt- und Gewässerschutz unterstützen.
Bei der Planung müssen zahlreiche Faktoren berücksichtigt werden. Dazu gehören Transformatorgröße, Ölvolumen, Fundamentabmessungen, Aufstellungsart, Entwässerung, Witterung, Material und Korrosionsschutz.
Ob Neubau, Freiluftanlage oder Retrofit eines bestehenden Umspannwerks, eine individuell geplante Lösung ermöglicht die Anpassung des Rückhaltesystems an die jeweiligen technischen Bedingungen. Entscheidend ist eine ganzheitliche Betrachtung von Transformator, Auffangwanne und Entwässerung, damit ein funktionales und auf den jeweiligen Standort abgestimmtes Rückhaltesystem entsteht.
